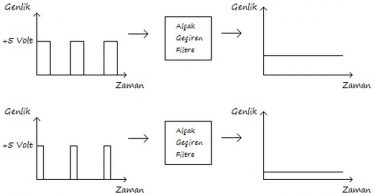

Bu uygulamada, Arduino’ya bağlanan 3 farklı LED’in parlaklıkları üretilen analog sinyallerle ayrı ayrı kontrol edilmektedir. Arduino her 500 milisaniyede bir 1. LED’in parlaklığını azaltırken, 3. LED’in parlaklığını artırmaktadır. 2. LED’in parlaklığı ise ‘LEDParlaklıgi’ dizisindeki rastgele parlaklık değerlerine göre kontrol edilmektedir. Bu uygulamadaki amaç analogWrite fonksiyonuyla analog sinyalin nasıl üretildiğini öğrenmek ve fonksiyona verilen değerlerle sinyalin değişimini gözlemlemektir.

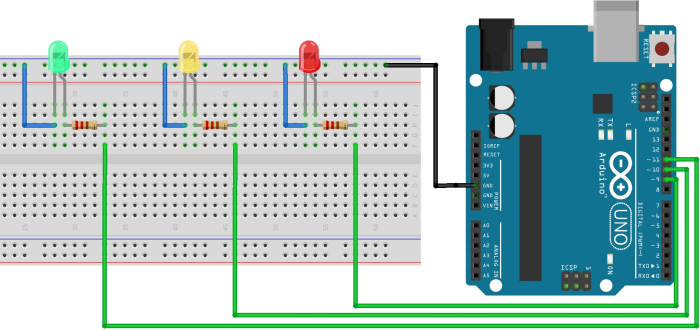

Bu uygulamayı yapmak için ihtiyacımız olan malzemeler:
- 1 x Arduino
- 1 x breadboard
- 3 x LED
- 3 x 220 ohm direnç
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 |
/* LED pinleri 9,10,11 olarak belirlendi */ const int LED1= 9, LED2 = 10, LED3 = 11; /* LED Parlaklıklarının tutulduğu değişkenler tanımlandı LED1 tam yanık pozisyona, LED3 tam sönük pozisyonda başlatılacak LED2 rastgeleParlakliklar dizisinden parlaklık değerlerini alacak */ int LED1Parlakligi = 255,LED2Parlakligi=0,LED3Parlakligi = 0; /* LED2 için rastgele parlaklık değerleri tanımlandı */ int rastgeleParlakliklar[20] = {182,183,10,125,152,102,88,6,95,1,245,178,224,227,74,62,196,177,254,116}; void setup() { /* LED pinleri çıkış olarak ayarlandı */ pinMode(LED1,OUTPUT); pinMode(LED2,OUTPUT); pinMode(LED3,OUTPUT); } void loop() { /* LED1 parlaklığı LED1Parlakligi değişkeninin değeri olarak ayarlandı */ analogWrite(LED1,LED1Parlakligi); /* LED1 parlaklığı bir azaltıldı */ LED1Parlakligi --; /* Eğer LED1 parlaklığı 0'dan az olur ise tam yanık pozisyona ayarlandı */ if(LED1Parlakligi < 0) LED1Parlakligi = 255; /* LED1 parlaklığı rastgeleParlakliklar dizisinin LED2Parlakligi. elemanın değeri olarak ayarlandı */ analogWrite(LED2,rastgeleParlakliklar[LED2Parlakligi]); /* rastgeleParlakliklar dizisinin bir sonraki elemanına geçiş yapıldı */ LED2Parlakligi ++; /* Dizi sınırlarından çıkılmaması için koşul eklendi */ if(LED2Parlakligi>19) LED2Parlakligi = 0; /* LED3 parlaklığı LED1Parlakligi değişkeninin değeri olarak ayarlandı */ analogWrite(LED3,LED3Parlakligi); /* LED3 parlaklığı bir azaltıldı */ LED3Parlakligi ++; /* Eğer LED3 parlaklığı 0'dan az olur ise tam yanık pozisyona ayarlandı */ if(LED3Parlakligi > 255) LED3Parlakligi = 0; delay(25); } |
Yukarıda belirtildiği gibi devre kurulduktan sonra Arduino’ya kod yüklenmelidir. analogWrite fonksiyonuyla LED parlaklıkları istenilen değere ayarlanmıştır. Bu bölümde analogWrite fonksiyonu kullanılarak 0 ile 5 volt arasındaki gerilimlerin projelere uygun olarak nasıl üretildiğini öğrenmiş olduk.
